合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 如何用界面張力儀測定磷脂溶液的表面張力等溫線【W(wǎng)ilhelmy吊片法原理篇】
> 電子產(chǎn)品的制造過程中對表面張力的要求
> 表面活性劑的應(yīng)用
> 硝化纖維素塑化效果與其表面張力的變化規(guī)律
> 土層中毛細(xì)水表面張力怎么計(jì)算
> 烷基-β-D-吡喃木糖苷溶解性、表面張力、乳化性能等理化性質(zhì)研究(三)
> 裂縫性水封氣藏解封過程中潤濕反轉(zhuǎn)劑濃度、氣水界面張力變化(四)
> 調(diào)控NMVQ相表面張力對EPDM/NMVQ共混膠性能的影響
> 高分子類助劑主要增效機(jī)制及在除草劑領(lǐng)域應(yīng)用機(jī)理
> 三種金屬陽離子對SDS表面活性劑溶液的影響研究
推薦新聞Info
-
> 單層膜界面上亞微米顆粒表面張力阻力系數(shù)修正——顆粒在單層膜上的阻力系數(shù)
> 單層膜界面上亞微米顆粒表面張力阻力系數(shù)修正——膜的性質(zhì)及實(shí)驗(yàn)方法
> 單層膜界面上亞微米顆粒表面張力阻力系數(shù)修正——摘要、引言
> Kibron超微量天平在生物醫(yī)藥研究領(lǐng)域應(yīng)用實(shí)例
> 芬蘭Kibron公司超微量天平作用及應(yīng)用領(lǐng)域
> 表面張力為25%乙醇溶液作為球磨溶劑,制備MG超細(xì)粉替代天然橡膠補(bǔ)強(qiáng)劑
> 影響?yīng)M縫間氫鍵流體氣液平衡界面張力的因素有哪些(三)
> 影響?yīng)M縫間氫鍵流體氣液平衡界面張力的因素有哪些(二)
> 影響?yīng)M縫間氫鍵流體氣液平衡界面張力的因素有哪些(一)
> GA、WPI和T80復(fù)合乳液體系的脂肪消化動(dòng)力學(xué)曲線、界面張力變化(四)
表面張力為25%乙醇溶液作為球磨溶劑,制備MG超細(xì)粉替代天然橡膠補(bǔ)強(qiáng)劑
來源:湖南大學(xué)學(xué)報(bào)(自然科學(xué)版) 瀏覽 28 次 發(fā)布時(shí)間:2025-04-21
針對微晶石墨(MG)作為橡膠補(bǔ)強(qiáng)劑分散性差的問題,選用與石墨烯有相近表面張力的25%乙醇溶液作為球磨溶劑,通過球磨法制備出了中位粒徑為1.209μm的MG超細(xì)粉,以其部分取代炭黑(CB)作為天然橡膠(NR)補(bǔ)強(qiáng)劑,得到了力學(xué)性能更優(yōu)的NR/CB/MG復(fù)合材料。利用場發(fā)射掃描電鏡(SEM)表征了MG和CB在NR基體中的分散情況,研究了MG粒徑和取代量對NR/CB/MG復(fù)合材料性能的影響規(guī)律。結(jié)果表明,適量的MG可促進(jìn)CB在NR基體中的分散、縮短N(yùn)R/CB/MG復(fù)合材料的正硫化時(shí)間;MG的粒徑越細(xì),NR/CB/MG復(fù)合材料的力學(xué)性能越好,與NR/CB復(fù)合材料相比,其拉伸強(qiáng)度、撕裂強(qiáng)度、100%定伸應(yīng)力和300%定伸應(yīng)力分別提高6.3%、7.5%、8.4%和6.4%,疲勞溫升和永久變形率分別降低2.5%和44.7%.
橡膠在生產(chǎn)生活中應(yīng)用廣泛,已滲入我們生活的方方面面,例如拖鞋、橡膠手套、汽車輪胎、膠管以及密封件等,特別是在輪胎方面,橡膠的用量特別大。未添加任何補(bǔ)強(qiáng)劑的橡膠由于導(dǎo)熱性和力學(xué)性能差一般不能滿足使用的要求,所以需要添加各種補(bǔ)強(qiáng)劑來提高其力學(xué)性能、導(dǎo)熱性能和耐摩擦磨損性能。目前使用的補(bǔ)強(qiáng)劑主要是炭黑,但炭黑是由石油和天然氣等化石燃料不完全燃燒或裂解產(chǎn)生,在制備過程中能耗大、污染嚴(yán)重、不環(huán)保。MG的化學(xué)成分與炭黑相似,并具有資源豐富、成本低廉和符合國家“雙碳”要求等優(yōu)勢,近年來,人們試圖用MG取代炭黑作為橡膠補(bǔ)強(qiáng)劑。
研究表明,由于MG具有良好的導(dǎo)熱性和潤滑性,在作為填料填充至橡膠材料時(shí),不僅能提高橡膠材料的導(dǎo)熱性能,還可以降低內(nèi)摩擦系數(shù)。但是,MG粒徑較大,平均粒徑為5——10μm,相比于炭黑(10——500 nm)來說,要大得多。MG直接加到橡膠基體中,補(bǔ)強(qiáng)效果并不理想。粒徑過大不僅使MG在橡膠中的分散性和界面相互作用差,而且會因?yàn)閼?yīng)力集中從橡膠基體中脫出從而無法起到補(bǔ)強(qiáng)作用。因此,降低MG粒徑是提高其橡膠補(bǔ)強(qiáng)性能的方向。呂佳萍等使用粒徑約為5μm和45μm的MG部分替代炭黑N550研究對乙烯丙烯酸酯橡膠(AEM)的影響,楊建使用粒徑約為2μm和5μm的MG研究了粒徑對丁腈橡膠的影響,結(jié)果均表明粒徑小的MG對橡膠的補(bǔ)強(qiáng)性能最好。周文雅使用攪拌磨制備得到了中位粒徑為3.635μm的MG超細(xì)粉,發(fā)現(xiàn)隨著MG粒徑的減小,NR/MG復(fù)合材料的力學(xué)性能越好。童曦等使用氣流粉碎機(jī)制備得到了平均粒徑為5.4μm的MG超細(xì)粉,并發(fā)現(xiàn)隨著MG粒徑的減小,乙烯丙烯酸酯橡膠/MG復(fù)合材料的力學(xué)性能有所提高。但MG超細(xì)粉的粒徑仍與納米級的炭黑有著不小的差距,導(dǎo)致其作為橡膠補(bǔ)強(qiáng)劑的補(bǔ)強(qiáng)效果仍不夠理想。本文通過調(diào)配合適的球磨溶劑,并優(yōu)化球磨速度、球磨時(shí)間、球料比及漿料濃度,制備得到了中位粒徑為1.209μm的MG超細(xì)粉。使用不同粒徑的MG超細(xì)粉部分取代CB作為天然橡膠補(bǔ)強(qiáng)劑,研究了MG粒徑對NR/CB/MG復(fù)合材料性能的影響規(guī)律。
球磨溶劑對微晶石墨粒徑的影響
從熱力學(xué)角度考慮,固液兩相相近的表面能可降低二者之間的混合焓,所以采用石墨表面能相似的球磨溶劑可以提高其剝離效率。Teng等和Deng等以石墨為原料,用球磨法制備石墨烯時(shí)發(fā)現(xiàn),采用表面能與石墨相近的1-甲基~2-吡咯烷酮(NMP)(40.8 mN·m-1)作為球磨溶劑具有較好的剝離效果?;诖?,本工作采用不同表面張力的溶劑作為球磨介質(zhì),在球磨時(shí)間為24 h,球料比為12∶1,漿料濃度為25%,球磨速度為350 r/min的條件下進(jìn)行球磨,結(jié)果如表1所示。從表中可看出NMP作為球磨溶劑時(shí),微晶石墨中位粒徑最小。由此說明,NMP與微晶石墨的表面能相近,對微晶石墨的剝離效率高。但是NMP存在價(jià)格昂貴、環(huán)境污染大的缺點(diǎn),因此尋求一種環(huán)境友好、成本低的球磨溶劑對微晶石墨細(xì)化產(chǎn)業(yè)化具有重要的意義。
水和乙醇的表面張力分別為70.95 mN·m-1和22.17 mN·m-1,我們采用一定體積比的乙醇和水調(diào)配出與微晶石墨表面能接近的乙醇水溶液,并以此為溶劑球磨微晶石墨,研究溶劑的表面張力對球磨后微晶石墨粒徑的影響。從圖1可知,25%乙醇溶液的表面能為40.69 mN·m-1,與石墨烯的表面能(40.80 mN·m-1)相近,從圖2可知,其對應(yīng)的微晶石墨中位粒徑最小。當(dāng)溶劑的表面能與微晶石墨表面能相近時(shí),微晶石墨能更好地分散在溶劑中,從而提高球磨效率。所以在本工作中,選擇25%的乙醇水溶液作為球磨溶劑。

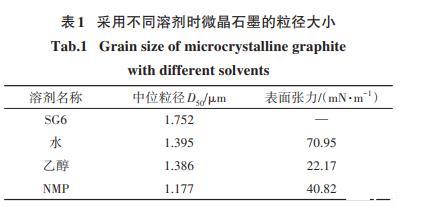

表1采用不同溶劑時(shí)微晶石墨的粒徑大小

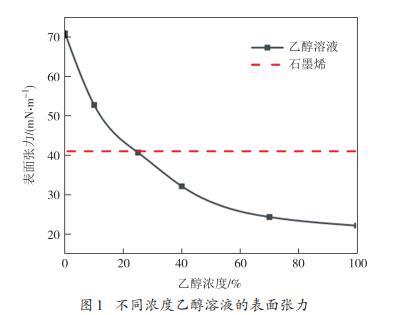

圖1不同濃度乙醇溶液的表面張力
結(jié)論
1)利用水和乙醇調(diào)配出了與石墨烯有著相近表面張力的25%的乙醇溶液作為球磨溶劑,并通過行星式球磨機(jī)制備出了中位粒徑為1.209μm的MG超細(xì)粉。
2)使用MG超細(xì)粉部分取代CB作為天然橡膠補(bǔ)強(qiáng)劑,通過掃描電鏡發(fā)現(xiàn)加入MG后CB的分散性得到改善,其原因是CB的量越多,吃料越困難,分散性便越差。
3)MG的粒徑越細(xì),NR/CB/MG復(fù)合材料的力學(xué)性能越好,與NR/CB-50復(fù)合材料相比,NR/CB-41/MG3-9復(fù)合材料的拉伸強(qiáng)度提高6.3%,疲勞溫升和永久變形率分別降低2.5%和44.7%.
4)NR/CB-44/MG3-6復(fù)合材料的撕裂強(qiáng)度、100%定伸應(yīng)力、300%定伸應(yīng)力與NR/CB-50復(fù)合材料相比,分別提高了7.5%、8.4%和6.4%.
