1理論模型

噴頭霧化是噴頭內液體在噴頭內、外力作用下的碎裂過程。該過程是在噴頭液體表面張力、黏性力與噴頭外部空氣徑向速度分量、液體表面空氣動力的相互作用下發生的。當外部作用力超過液體自身表面張力和黏性力后，噴頭噴出的液柱或液膜會初級碎裂成液片、液線及大顆粒液滴。在空氣湍流動能、液滴重力及空氣阻力共同作用下，液滴二次碎裂、霧化，形成細小液滴。二次碎裂對噴霧粒徑、噴霧霧滴均勻性起決定性影響。

對于低黏度液體，當液滴處在穩定氣流場中，其變形取決于空氣動力（0.5gd2，g是氣體密度，kg/m3；d是氣液流速差，m/s）和表面張力系數與液滴直徑比（1/）。

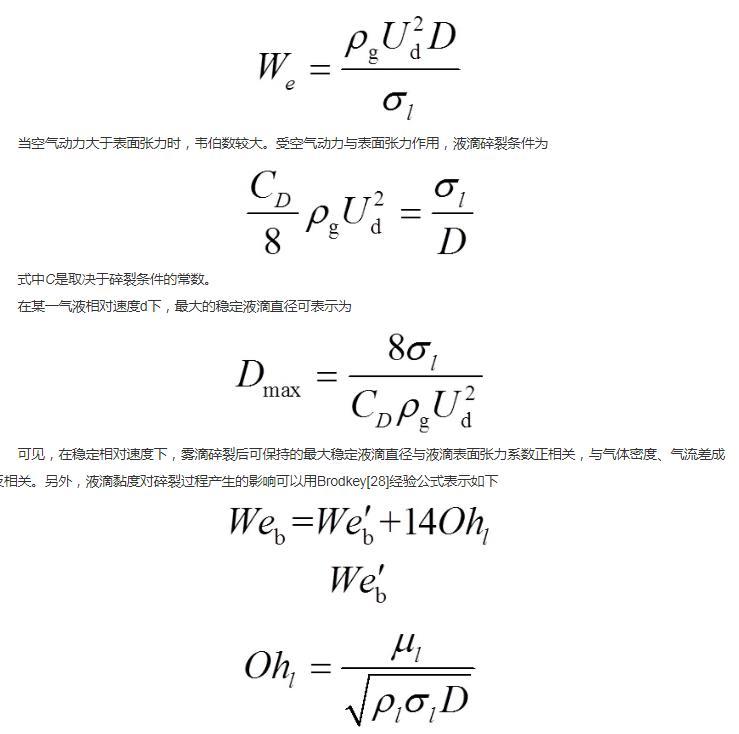

量綱一參數韋伯?dāng)?shù)W可表示為

當空氣動力大于表面張力時，韋伯?dāng)?shù)較大。受空氣動力與表面張力作用，液滴碎裂條件為

式中C是取決于碎裂條件的常數。

在某一氣液相對速度d下，最大的穩定液滴直徑可表示為

可見，在穩定相對速度下，霧滴碎裂后可保持的最大穩定液滴直徑與液滴表面張力系數正相關，與氣體密度、氣流差成反相關。另外，液滴黏度對碎裂過程產生的影響可以用Brodkey經驗公式表示如下

式中ρ為液滴密度，μ為液滴的動力學黏度系數，Pa·s。故液滴密度、液滴的動力學黏度系數對液滴碎裂有影響。

噴霧助劑通過改變藥液表面張力、密度及其動力學黏度系數實現對噴霧二次碎裂過程的干預，改變噴霧霧化特性。

2材料和方法

試驗于2017年6月在國家農業智能裝備工程技術研究中心航空施藥噴霧檢測試驗室完成。

2.1試驗材料

噴霧樣本分別是陰-非離子農用增效劑意歐、減量增產助劑激健和尿素3種農藥助劑分別與自來水以一定比例的混合物，同時與市政自來水及蒸餾水進行對比試驗。意歐助劑為陰-非離子表面活性劑，在稀釋2 000～3 000倍后與農藥混用，作用功能是減少藥液表面張力，增加藥液附著力。激健助劑主要成分為增效酮梨，是一種由吐溫類表面活性劑和N-R-2-吡咯烷酮所組成的食品級多元醇型非離子表面活性劑。一般3 000倍后與農藥混用，作用功能是減少農藥表面蒸發和分解。尿素是目前使用量較大的一種化學氮肥，屬于無機鹽類，溶于水后液體變渾濁，一般應用于航空施藥溶液中改變藥液密度、增加霧滴沉降。由于尿素不屬于標準助劑，其對藥液霧化的影響，目前尚不明確，這也是本試驗的試驗?zāi)康闹?。意歐與尿素為粉末狀，激健為液體狀。

試驗噴頭為德國LECHLER公司生產的空氣誘導噴頭IDK120-025和多量程平面噴頭LU120-015，其結構及尺寸如圖1和圖2所示。

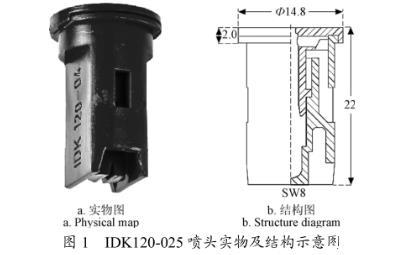

圖1 IDK120-025噴頭實物及結構示意圖

IDK系列噴頭的設計原理與LU系列扇形噴頭之間存在差異。IDK系列噴頭內部結構設計利用文丘里原理，在噴頭內部將噴霧液體與空氣進行混合，使噴出的霧滴成為小氣泡，從而達到增大霧滴粒徑、減小霧滴飄移、降低霧滴入射靶標后二次反彈流失的效果。經測定，噴霧壓力為0.2 MPa時，IDK120-025及LU120-015的噴量速率均為0.48 L/min；噴霧壓力為0.4 MPa時，IDK120-025的噴量速率為0.68 L/min。

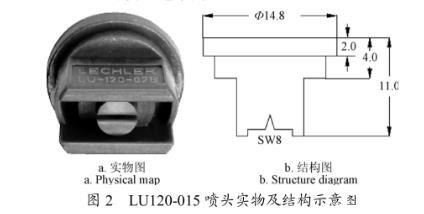

圖2 LU120-015噴頭實物及結構示意圖

2.2試驗裝置

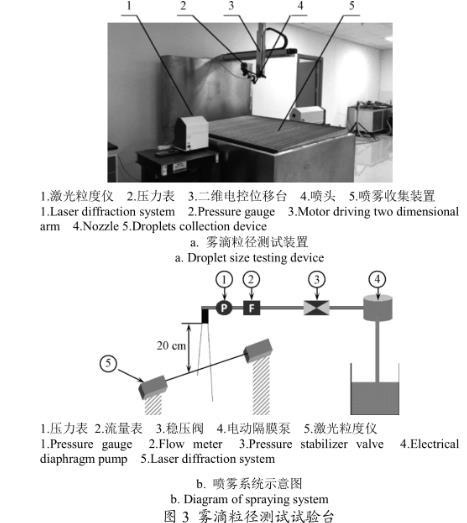

試驗測試裝置如圖3所示。該裝置由激光粒度儀、噴霧系統及藥液回收裝置等部分組成。激光粒度儀是德國新帕泰克廠商生產的HELOS-VARIO/KR型號實時噴霧激光粒度儀，發射器與接收器間距可調，范圍為123～1 400 mm，本試驗中發射器與接收器間距1 200 mm，噴霧被測樣本置于發射器與接收器中心位置。其粒徑測量范圍為0.1～3 500m，分為7個不同量程，對應2.2、13、26 mm 3種光束直徑。設備安裝時，激光發射器與探測器保持中心在同一軸線，噴頭位置調整至激光束上方約20 cm處，可垂直于測量激光束水平移動約10 cm。IDK120-025及LU120-015均為平面扇形噴頭，測試時保持噴霧面與激光束相互垂直。

圖3霧滴粒徑測試試驗臺

2.3試驗方法

在室溫26℃、空氣相對濕度60%的環境下，測量IDK120-025、LU120-015噴頭在0.2、0.4 MPa噴霧壓力條件下噴施不同濃度助劑藥液時的霧滴體積中值粒徑和霧滴譜寬度。每次試驗噴霧時間均為10 s，各重復5次，結果數據為試驗數據平均值。

由粒度儀激光光源形成的激光束照射在霧滴上，因粒子大小不同形成不同角度折射，而后光束通過傅里葉透鏡形成散射光與未散射光。探測器內部使用不同探測器對2種光強進行測量得到散射圖像。噴霧霧滴粒徑通常用霧滴直徑分布曲線上的特征點進行分析，一般又稱為霧滴的特征直徑，它代表某一直徑以下的所有液滴的體積占全部液滴總體積的百分比，并將此比值以符號下標的形式標出，特征直徑下標數值均小于1。典型特征直徑包括0.1、0.5、0.632、0.9、0.999及Dv（占有體積最大的液滴直徑）。根據美國農業與生物工程學會（ASABE）和美國國家標準局（ANSI）572.1標準，農業噴霧選擇0.5作為噴霧霧滴霧化指標，表示噴霧霧滴粒徑小于0.5所有霧滴體積總和占噴霧總液體體積的50%。0.5又被稱為霧滴體積中徑（volume median diameter，VMD）。

霧滴尺寸的發散性也是描述霧滴尺寸的重要指標，一般用均勻度、相對尺寸范圍、發散度及發散邊界等指標來評價。根據美國農業與生物工程學會（ASABE）和美國國家標準局（ANSI）572.1標準，農業噴霧霧滴尺寸發散性選用相對尺寸范圍Δ來評價，其定義如式（6），表示霧滴直徑相對于體積中徑的范圍。一般而言，Δ值越大，代表霧滴粒徑范圍越大，發散性越大。

本文即以霧滴體積中徑0.5及霧滴分布相對跨度Δ作為評價噴霧霧化程度的評價參數。
