摘要

研究氨基改性硅油柔軟劑的稀釋穩(wěn)定性。制備基礎(chǔ)硅油化合物，并利用包含氨基的氨基酸對(duì)其改性。對(duì)氨基改性硅油柔軟劑實(shí)施稀釋倍數(shù)下的分層測(cè)試、表面張力測(cè)試以及透水率測(cè)試。結(jié)果表明：離心穩(wěn)定性、耐酸、耐堿穩(wěn)定性測(cè)試下溶液沒有出現(xiàn)分層，而耐熱穩(wěn)定性、耐電解質(zhì)穩(wěn)定性兩個(gè)測(cè)試雖然出現(xiàn)分層情況，但是比例系數(shù)均在0.1以下，說明經(jīng)過稀釋后，氨基改性硅油柔軟劑保持較好的穩(wěn)定性。隨著稀釋倍數(shù)提高，氨基改性硅油柔軟劑的表面張力越來越小，透光率越來越大；隨著時(shí)間的延長(zhǎng)，雖然二者出現(xiàn)波動(dòng)，但最終基本維持在一定水平上，證明其性能的穩(wěn)定性。

人們的日常生活中離不開紡織物品。紡織物從纖維原料的采集，再到加工印染成布料，最終制成成品衣物、家居用品等，需要經(jīng)過多個(gè)步驟，每個(gè)步驟的處理效果都對(duì)成品質(zhì)量有著重要影響。軟化處理是紡織物出廠前的一個(gè)重要環(huán)節(jié)，屬于后處理中的一環(huán)，作用是增加紡織物的柔軟程度，使其變得爽滑和柔順，以改善與人體的接觸感。紡織物軟化處理主要通過浸泡柔軟劑的手段完成，硅油柔軟劑是當(dāng)下最常用的一種，與其他類型的柔軟劑相比，具有無毒、無污染、成本低廉等優(yōu)點(diǎn)。經(jīng)過硅油柔軟劑處理過的紡織物不僅具有以上特點(diǎn)，還能讓紡織物具有抗靜電、抗污染、抗褶皺、防水、吸濕透氣等特點(diǎn)。然而，硅油柔軟劑在使用過程中需要進(jìn)行稀釋，而隨著稀釋程度的變化，人們發(fā)現(xiàn)其性能穩(wěn)定性受到影響。面對(duì)這種情況，對(duì)硅油柔軟劑進(jìn)行改性具有重要的現(xiàn)實(shí)意義。王彥珍等人利用氨基聚醚對(duì)硅油柔軟劑進(jìn)行改進(jìn)，然后將其應(yīng)用到亞麻織物上，對(duì)其性能進(jìn)行檢測(cè)并分析各因素對(duì)亞麻織物性能的影響。黨高峰等人利用椰油?；男钥咕彳泟?，然后將其應(yīng)用在棉織物上，最后對(duì)其柔軟性、親水性、手感、抑菌率、耐洗性能以及白度各項(xiàng)指標(biāo)進(jìn)行檢驗(yàn)。楊玉各等人利用季銨鹽改性有機(jī)硅柔軟劑并進(jìn)行制備，然后將其應(yīng)用到純棉漂白織物上，最后測(cè)試7項(xiàng)指標(biāo)，實(shí)現(xiàn)應(yīng)用性能檢測(cè)。結(jié)合前人研究經(jīng)驗(yàn)，本文進(jìn)行氨基改性硅油柔軟劑的稀釋穩(wěn)定性研究。以期為硅油柔軟劑改性提供參考思路。

1實(shí)驗(yàn)部分

1.1主要材料、試劑與儀器

八甲基環(huán)四硅氧烷，工業(yè)級(jí)，廣州市仲皓璟高分子材料有限公司；四甲基氫氧化銨硅醇鹽、氨烷基甲基二甲氧基硅烷，工業(yè)級(jí)，上海譽(yù)宇新材料科技有限公司；氨基酸，工業(yè)級(jí)，江蘇森健生物科技有限公司；異丙醇，分析純，武漢克米克生物醫(yī)藥技術(shù)有限公司；乳化劑，分析純，南通新寶源化工有限公司；醋酸，分析純，陜西瑞佳優(yōu)化工有限公司；鹽酸，分析純，國(guó)藥集團(tuán)化學(xué)試劑有限公司；氫氧化鈉溶液，分析純，上海麥克林生化科技股份有限公司；氯化鎂溶液，分析純，上海阿拉丁生化科技股份有限公司。

200 mL型號(hào)冷凝管，濟(jì)寧市裕澤工業(yè)科技有限公司；JC-WD1型溫度計(jì)，浙江星漢電氣有限公司；ZR4-6型號(hào)攪拌槳，江西偉銘機(jī)械設(shè)備有限公司；250 mL型號(hào)四口燒瓶，上海化科實(shí)驗(yàn)器材有限公司；超微量天平，芬蘭Kibron公司；85-2型號(hào)攪拌器，青島聚創(chuàng)環(huán)保集團(tuán)有限公司；LK-150型恒溫保溫箱，河南綠科電器科技有限公司；HS-800D型水浴鍋、D1524R型離心機(jī)，濟(jì)寧市裕澤工業(yè)科技有限公司；NXS-11B型旋轉(zhuǎn)黏度計(jì)，北京金洋萬達(dá)科技有限公司；HD-UV90型紫外分光光度計(jì)，山東霍爾德電子科技有限公司。

1.2實(shí)驗(yàn)方法

1.2.1氨基改性硅油柔軟劑制備

將冷凝管、溫度計(jì)、攪拌槳裝在四口燒瓶上；用電子天平稱取一定量的八甲基環(huán)四硅氧烷；在35℃下，對(duì)八甲基環(huán)四硅氧烷進(jìn)行減壓脫水處理；放置室溫后，在四口燒瓶中加入稱量后的四甲基氫氧化銨硅醇鹽，攪拌均勻；在恒溫保溫箱中靜置30 min，將八甲基環(huán)四硅氧烷與四甲基氫氧化銨硅醇鹽進(jìn)行充分的聚合反應(yīng)；加入偶聯(lián)劑氨烷基甲基二甲氧基硅烷，放入水浴鍋中恒溫90℃下與上述制得的混合物進(jìn)行縮合反應(yīng)，縮合反應(yīng)時(shí)間設(shè)置為1 h；在瓶中加入六甲基二硅氧烷，進(jìn)行封端處理；水浴鍋升溫到140℃，加熱10 min；減壓處理，去除其中的分子化合物，得到了基礎(chǔ)的硅油化合物。

用電子天平稱取一定量的氨基酸和異丙醇并將二者攪拌混合在一起；將混合物加入到硅油化合物中，在氮?dú)獾谋Ｗo(hù)下，攪拌升溫至70℃，反應(yīng)時(shí)間為5 h；最后進(jìn)行減壓蒸除溶劑，得到改性后的氨基改性硅油。氨基改性硅油是一種有機(jī)硅聚合物，通過將含有氨基的有機(jī)化合物與含有硅鍵的有機(jī)硅化合物反應(yīng)而得到。在反應(yīng)過程中，氨基與硅烷發(fā)生縮合反應(yīng)，生成氨基改性的有機(jī)硅油化合物。結(jié)構(gòu)式如圖1所示。

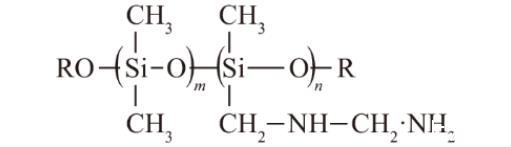

圖1氨基改性硅油的化學(xué)結(jié)構(gòu)式

R為有機(jī)基，n為硅烷的個(gè)數(shù)，m為氨基的個(gè)數(shù)，OR為有機(jī)基或無機(jī)基
